Fiches montages - page 1/3

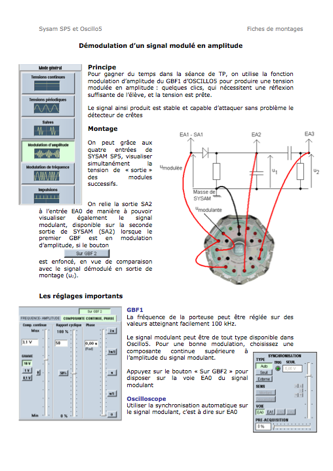

Démodulation
d'un signal
modulé
en amplitude
Pour
gagner du temps
dans la séance de TP, on utilise la fonction modulation
d’amplitude du GBF1 d’OSCILLO5 pour produire une
tension
modulée en amplitude : quelques clics, qui
nécessitent une réflexion suffisante de
l’élève, et la tension est
prête.
Le signal ainsi produit est stable et capable d’attaquer sans problème le détecteur de crêtes

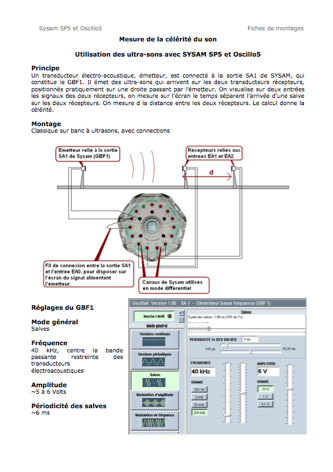

Mesure de
la célérité du son
Un
transducteur
électro-acoustique, émetteur, est
connecté
à la sortie SA1 de SYSAM, qui constitue le GBF1. Il
émet
des ultra-sons qui arrivent sur les deux transducteurs
récepteurs, positionnés pratiquement sur une
droite
passant par l’émetteur. On visualise sur deux
entrées les signaux des deux récepteurs, on
mesure sur
l’écran le temps séparant
l’arrivée
d’une salve sur les deux récepteurs. On mesure la
distance
entre les deux récepteurs. Le calcul donne la
célérité.
Cliquez sur la fiche de montage que vous souhaitez télécharger (format pdf).
